製品紹介

PRODUCTS

動かす技術を「かたち」にする
ワコー技研のアプローチ

ワコー技研は、「1.モータ技術」「2.パワーエレクトロニクス技術」「3.制御技術」の3つのコアテクロノジーを元にした製品ラインナップをご用意。
「AGV(無人搬送車)関連製品」「汎用製品」のカタログ品のほか、カスタムメイド対応も可能。特殊用途向け専用機器開発にも多くの事例を持ちます。

汎用製品

産業用ロボットから、最先端の電気自動車、自然エネルギーの変換技術まで、様々な産業ジャンルにワコー技研の技術が生かされています。ACサーボドライバやACサーボモータなどを各種ご用意しています。

オールインワン
ACサーボドライバ

定番品GPシリーズがモデルチェンジ

GPX2シリーズ

主な特長

  • 速度・トルク・位置制御を1台にまとめたGPシリーズの後継機。指令入力をパルス列やアナログ電圧に設定することで、GPシリーズからの置き換えも容易。
  • 制御信号は入出力ともに、ソース信号とシンク信号に対応。パラメータにより必要な制御信号を絞ることで、コネクタの配線作業が減らせます。
サーボドライバ
シリーズ型式
定格電流(瞬時最大電流)
[Arms]
外形寸法(W×D×H)
[mm]
質量(約)
[kg]
レゾルバタイプモータ
組合せ型式
エンコーダタイプモータ
組合せ型式
GPX2-8 1.5 (4.5) 73×150×200 1.6 BNRⅡ006C
BNRⅡ012C
LNEⅡ006C   LNE006C
LNEⅡ012C   LNE012C
GPX2-12 2.4 (7.2) 73×150×200 1.6 BNRⅡ020C
BNRⅡ040C
LNEⅡ020C   LNE020C
LNEⅡ040C   LNE040C
GPX2-16 3.8 (11.4) 80×150×200 1.7 BNRⅡ075C LNE060C
GPX2-24 5.6 (16.8) 119×161×272 3.0 BNRⅡ100C
BNRⅡ100-A
LNEⅡ075C   LNE075C
LNEⅡ100
GPX2-40 9.4 (28.2) 129×161×272 3.6 BNRⅡ150 LNEⅡ150
GPX2-60 14.1 (42.3) 165×215×292 7.0 BNRⅡ220 LNEⅡ220
GPX2-80 18.8 (56.4) 165×215×292 7.0 BNRⅡ300 LNEⅡ300

※サーボドライバの主電源は三相AC200V、制御電源は単相AC200Vを基本としますが、小容量は単相仕様もありますので当社営業部にお問い合わせください。

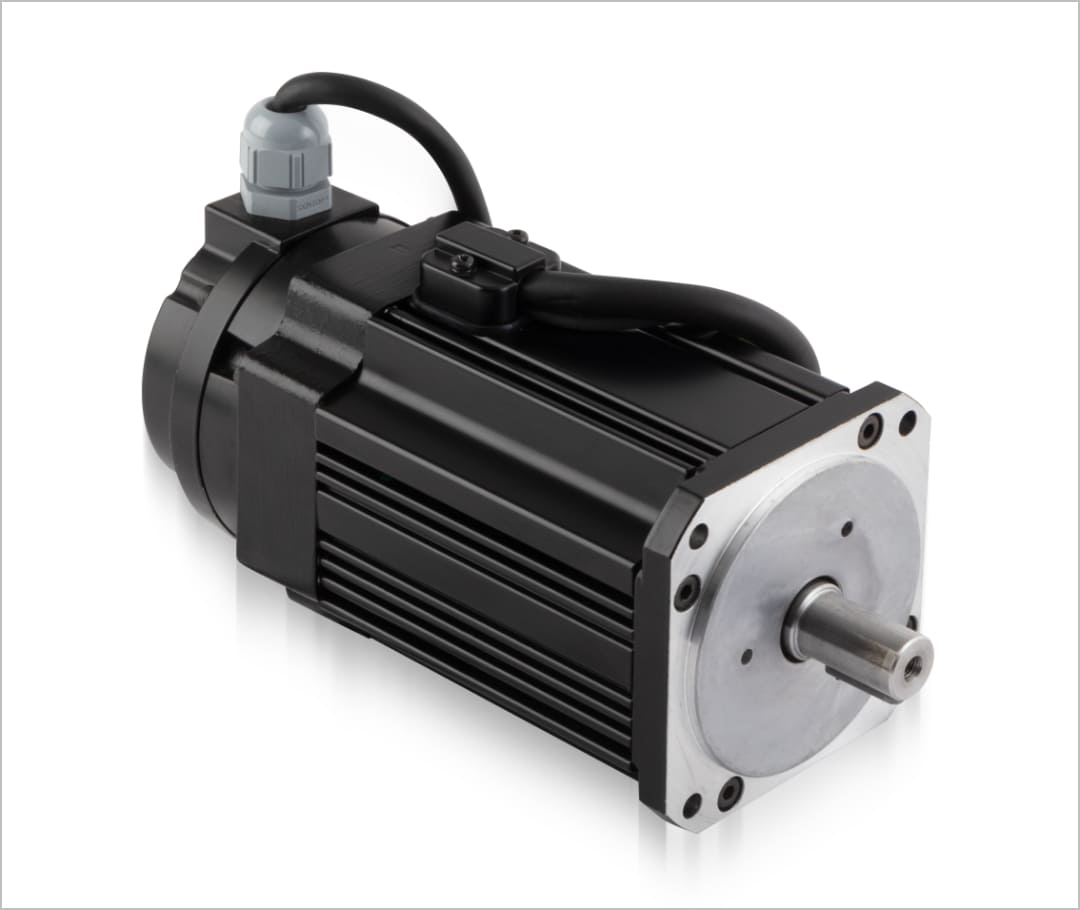

レゾルバタイプ
ACサーボモータ

対衝撃性に優れて、
劣悪な環境にめっぽう強い

BNR IIシリーズ

主な特長

  • モータセンサにレゾルバを採用することで、モータ機体内に電子回路や光学素子がありません。振動、衝撃や熱に強く、耐環境性にとても優れています。
  • 長距離伝送能力にも優れ、遠隔操作など駆動部と制御部が離れているアプリケーションも対応が可能。
サーボモータ
シリーズ型式
定格出力
[W]
定格回転速度(最高回転速度)
[min-1]
定格トルク(瞬時最大トルク)
[N・m]
枠サイズ
[mm]
BNRⅡ006C 60 3000 (3500) 0.19 (0.57) 60
BNRⅡ012C 120 3000 (3500) 0.38 (1.15) 60
BNRⅡ020C 200 3000 (3500) 0.64 (1.90) 80
BNRⅡ040C 400 3000 (3500) 1.27 (3.80) 80
BNRⅡ075C 750 3000 (3000) 2.38 (7.06) 87
BNRⅡ100C 1000 3000 (3000) 3.20 (9.53) 87
BNRⅡ100-A 1000 2000 (2500) 4.77 (14.31) 130
BNRⅡ150 1500 2000 (2500) 7.15 (21.56) 130
BNRⅡ220 2200 2000 (2500) 10.49 (31.35) 130
BNRⅡ300 3000 2000 (2500) 14.31 (39.20) 130

※保持ブレーキの(有償)オプションは、シリーズ型式の容量コード3桁の後に「B」を追記します。(BNRⅡ100C以外に対応、詳しくはカタログをご覧ください)

エンコーダタイプ
ACサーボモータ

組み合わせ自由自在!
しかも種類も豊富!

LNE/LNE IIシリーズ

主な特長

  • 20Wから3kWまで幅広くシリーズ化した本格的な工業用ACサーボモータです。LNEⅡはオイルシール対応も可能で、応用範囲がさらに広がります。
  • ゼロから定格回転速度まで、定格の約3倍の最大トルクを発生。加減速特性がよく、速度制御範囲も広いので速度変動が少ないです。
サーボモータ
シリーズ型式
定格出力
[W]
定格回転速度(最高回転速度)
[min-1]
定格トルク(瞬時最大トルク)
[N・m]
枠サイズ
[mm]
LNEⅡ006C 60 3000 (3500) 0.19 (0.57) 60
LNEⅡ012C 120 3000 (3500) 0.38 (1.15) 60
LNEⅡ020C 200 3000 (3500) 0.64 (1.90) 80
LNEⅡ040C 400 3000 (3500) 1.27 (3.80) 80
LNEⅡ075C 750 3000 (3500) 2.38 (7.14) 87
LNEⅡ100 1000 2000 (2500) 4.77 (14.31) 130
LNEⅡ150 1500 2000 (2500) 7.15 (21.56) 130
LNEⅡ220 2200 2000 (2500) 10.49 (31.35) 130
LNEⅡ300 3000 2000 (2500) 14.31 (39.20) 130

※保持ブレーキおよびオイルシールの(有償)オプションは、シリーズ型式の容量コード3桁のあとに「B」、「S」を追記します。(詳しくはカタログをご覧ください)

サーボモータ
シリーズ型式
定格出力
[W]
定格回転速度(最高回転速度)
[min-1]
定格トルク(瞬時最大トルク)
[N・m]
枠サイズ
[mm]
LNE002C 20 3000 (3500) 0.064 (0.19) 42
LNE004C 40 3000 (3500) 0.13 (0.38) 42
LNE006C 60 3000 (3500) 0.19 (0.57) 60
LNE012C 120 3000 (3500) 0.38 (1.15) 60
LNE020C 200 3000 (3500) 0.64 (1.90) 80
LNE040C 400 3000 (3500) 1.27 (3.80) 80
LNE060C 600 3000 (3500) 1.91 (5.70) 87
LNE075C 750 3000 (3500) 2.38 (7.14) 87

※保持ブレーキの(有償)オプションは、シリーズ型式の容量コード3桁のあとに「B」を追記します。(枠サイズ 60mmから対応、詳しくはカタログをご覧ください)

DCサーボモータ用
サーボドライバ

ベーシックタイプで、
各社サーボモータに対応

TSEシリーズ

主な特長

  • 「純アナログ回路による速度サーボ」+「PWMによるパワートランジスタ駆動」のベーシックなサーボドライバです。
  • アナログ電圧(±10V)による速度指令、タコジェネレータによる速度帰還の制御が可能です。60W~500W程度までのサーボモータであれば幅広く対応できます。

※DCサーボモータの適合については弊社営業部までお問い合せください。

型式 定格電流(瞬時最大) 最大電圧主電源
AC100入力時
外形寸法(WxDxH)
[mm]
質量 組合せモータ容量
TSE-4A 2.0A(5.5A) ±120V 50x173x230 約1.2kg 100W程度まで
TSE-8A 3.3A(9.5A) ±120V 50x179x230 約1.5kg 200W程度まで
TSE-16A 5.5A(16.5A) ±120V 50x188x230 約1.6kg 350W程度まで
TSE-20A 7.0A(21A) ±120V 80x192x230 約2.1kg 500W程度まで
